Датчик давления промышленной насосной станции: как найти причину неверных показаний

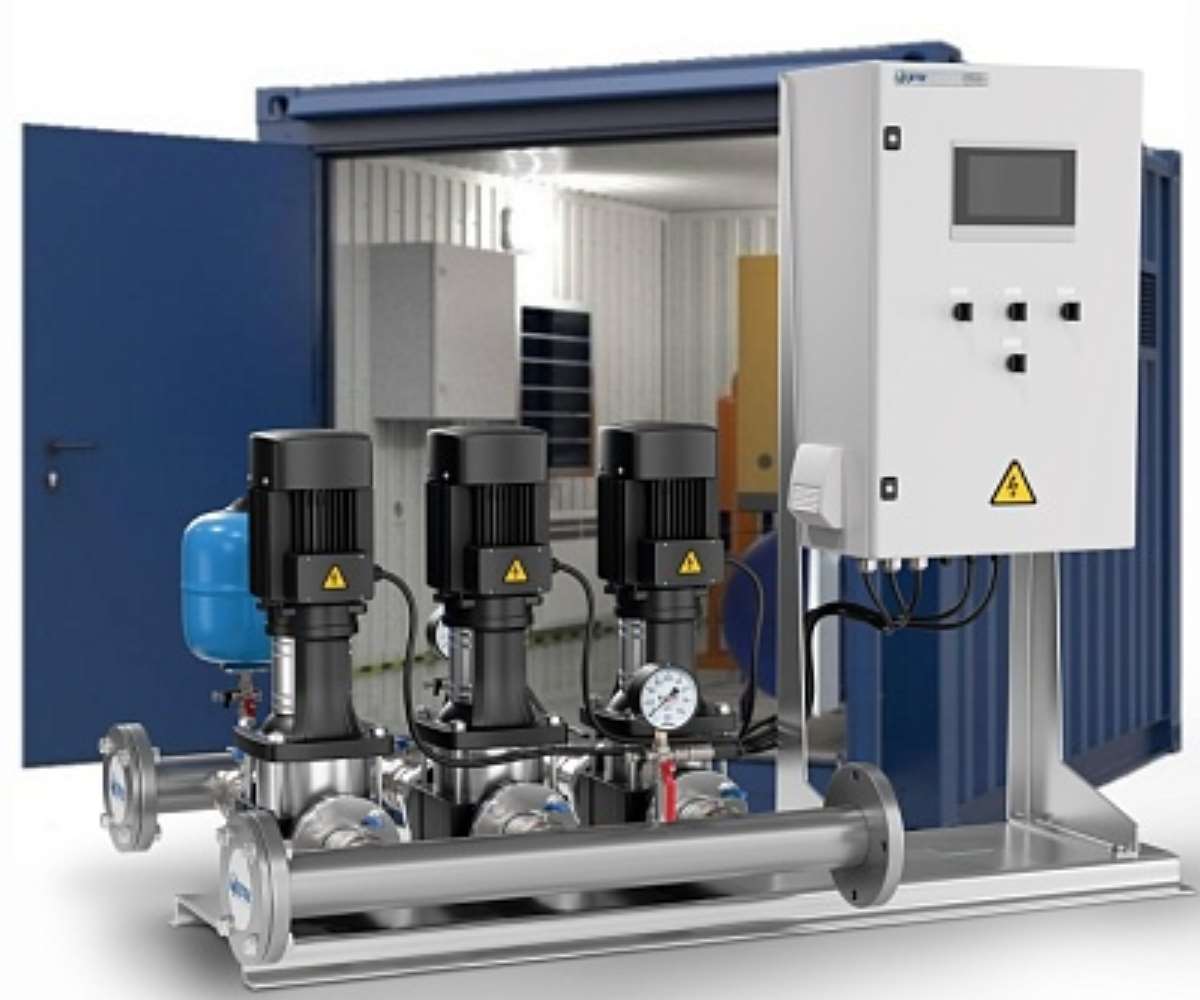

Насосная установка повышения давления JETEX V

На панели насосной станции производственного здания давление выглядит нормальным, а у потребителя воды не хватает. В другой ситуации экран показывает провал, хотя контрольный прибор его не подтверждает. Начинать с увеличения уставки рискованно: если причина в измерительном канале, автоматика получит ещё более противоречивые данные.

Для службы КИПиА и эксплуатации проверка датчика давления охватывает всю цепь: точку отбора, сам преобразователь, питание, соединения, вход контроллера и пересчёт сигнала. Прибор может быть исправен, а ошибка возникает в настройке шкалы или в месте подключения к трубопроводу. Поэтому сначала устанавливают, на каком участке расходятся данные.

Сравнивать показания в одинаковых условиях

Манометр на вводе и датчик после насоса измеряют давление в разных точках. При движении воды между ними появляются потери и прибавка напора от агрегата. Такое расхождение само по себе не подтверждает неисправность. Для проверки нужны сопоставимые точки и известное состояние системы.

Фиксируют работающие потребители, положение относящейся к измерению арматуры и состав включённого оборудования. Если один замер сделан без расхода, а второй при открытой линии, сравнение будет неоднозначным. Контрольное средство измерения выбирают с подходящими диапазоном и точностью; случайный старый манометр не становится эталоном.

Отделить давление от состояния прибора

Постоянное число на дисплее не всегда означает постоянное давление. Это может быть удержанное прежнее значение или результат настройки входа. Полезно сопоставить изменение давления с изменением исходного электрического сигнала. Так становится понятно, дошло ли изменение до контроллера.

Сверить датчик с документацией шкафа

На корпусе или в паспорте находят тип выхода, диапазон измерения, требования к питанию и схему подключения. Эти данные сравнивают с заданием аналогового входа. Токовый выход и выход напряжения нельзя считать взаимозаменяемыми по совпадению разъёма.

Если на объекте установлена повысительная насосная станция JETEX V, при проверке используют документы именно её поставленного исполнения. Состав шкафа и датчика определяют по спецификации. Название серии не задаёт автоматически тип сигнала, распиновку и поведение автоматики при его потере.

Проверить шкалу пересчёта

Допустим, в условном примере датчик настроен на линейный выход 4–20 мА для давления 0–16 бар. Тогда 4 мА соответствуют нулю шкалы, 20 мА — её верхней границе, а 12 мА — 8 бар. Если контроллеру назначен другой диапазон давления, электрически исправный канал покажет неверное значение.

Это пример пересчёта, а не параметры любой станции. В реальной проверке учитывают нижнюю и верхнюю границы конкретного датчика, единицы измерения и конфигурацию входа. Отдельно различают избыточное и абсолютное давление: одинаковое число на шкале не делает эти величины одинаковыми.

Найти участок, на котором теряется сигнал

Электрические измерения выполняет подготовленный специалист по схеме оборудования и правилам безопасности. Самостоятельно разрывать работающую цепь или переставлять провода ради проверки не следует: вмешательство может повлиять на управление насосами. Условия испытания согласуют до начала работы.

Сначала оценивают доступную диагностику: сообщения устройства, исходное значение входа и настройки отображения. Затем по документации проверяют питание, соединения и соответствие входа выходу датчика. Для токовой петли имеют значение не только наличие напряжения, но и допустимая нагрузка цепи.

Различать отсутствие сигнала и ошибочное значение

При обрыве, неправильном подключении или недостаточном питании причины могут быть разными, хотя оператор видит одно сообщение. Порядок поиска строят от наблюдаемого признака к участку цепи. Замена датчика без проверки кабеля и питания способна оставить ту же неисправность.

Если сигнал на входе соответствует ожидаемому, а число на панели отличается, проверяют пересчёт и отображение. Если уже сам сигнал не соответствует контрольному давлению, исследуют датчик и условия его измерения. Признать прибор неисправным по одному экранному значению нельзя.

Не забыть о точке отбора давления

Засорённый подвод к измерительному прибору или закрытый отсечной элемент способны нарушить передачу давления. Тогда электрическая часть может работать без явной ошибки. Состояние подключения оценивают по принятой схеме; разбирать находящийся под давлением узел без подготовки опасно.

Также сопоставляют скорость изменения давления и настройки сглаживания. Сильное сглаживание может сделать показание спокойнее, но замедлить его реакцию. Увеличивать этот параметр только для красивого графика не стоит: сначала выясняют, колеблется ли сама вода или проблема связана с измерением.

Проверить распознавание неисправности

Ошибочное измерение в пределах шкалы сложнее явного обрыва. Контроллер может принять правдоподобное число за достоверное. Поэтому диагностика предельного сигнала и сопоставление с независимым измерением решают разные задачи. Возможности обоих способов уточняют для конкретного оборудования.

Реакцию на недостоверное давление берут из согласованного алгоритма. В одной схеме предусмотрен резервный измеритель, в другой требуется иной режим или останов. Универсальное правило для всех насосных станций здесь неприменимо. Особенно недопустимо переносить решение обычного водоснабжения в пожарную установку без отдельного проекта.

Оценить восстановление после отказа

После устранения неисправности проверяют не только появление числа. Нужно установить, снят ли признак недостоверности, какое значение использует регулятор и допускает ли алгоритм автоматическое возвращение к работе. Испытание выполняют по программе, которая учитывает последствия для объекта.

Сохранить результат проверки канала

В записи связывают обозначение датчика, точку отбора и вход шкафа. Сохраняют диапазон, единицы, контрольные значения и обнаруженную причину расхождения. Если менялись настройки, указывают прежнюю и принятую конфигурации, а также результат повторного измерения.

Такая запись помогает при следующем ремонте отличить ошибку шкалы от нового изменения давления в сети. Завершённой проверку считают после подтверждения измерения и предусмотренной реакции автоматики. Одного исчезнувшего сообщения на панели для этого недостаточно.
