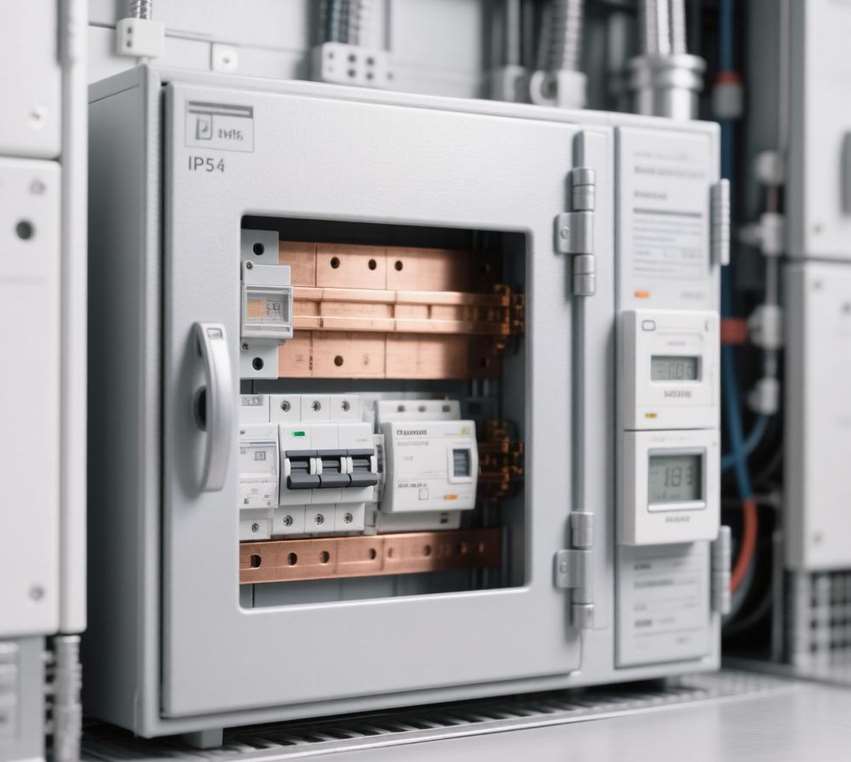

Вводно-распределительные устройства (ВРУ): типы, функции и подбор комплектации

Вводно-распределительные устройства (ВРУ): типы, функции и подбор комплектации

Современное здание — будь то огромный логистический комплекс, офисный центр класса «А» или многоквартирная новостройка — невозможно представить без сложной инженерной инфраструктуры. Сердцем любой системы электроснабжения является вводно-распределительное устройство (ВРУ). Именно этот узел принимает мощный поток энергии от городской трансформаторной подстанции, распределяет его по потребителям внутри объекта и обеспечивает первую линию обороны при возникновении аварийных ситуаций. От качества сборки и правильности подбора этого оборудования напрямую зависит не только комфорт жильцов или сотрудников, но и пожарная безопасность всего строения.

Грамотно спроектированный щит ВРУ выполняет роль главного диспетчера электроэнергии. Он устанавливается на входе питающего кабеля в электрощитовую и служит точкой разграничения ответственности между энергоснабжающей организацией и владельцем здания. Внутри стального корпуса происходит трансформация магистрального напряжения в рабочие параметры внутренней сети, организуется коммерческий учет потребления через приборы учета, а также монтируются защитные аппараты. Без этого узла подключение объекта к городским сетям юридически и технически невозможно, так как именно ВРУ фиксирует первичные показатели мощности и гарантирует стабильную работу всех последующих распределительных линий.

Основные функции ВРУ: больше, чем просто рубильник

Многие ошибочно полагают, что задача вводного щита сводится лишь к включению и выключению питания. На практике функционал современного устройства гораздо шире:

1. Энергоприем и распределение. Устройство разделяет входящий силовой поток на отдельные отходящие линии, которые питают освещение, розеточные группы, лифтовое оборудование, вентиляцию и системы кондиционирования.
2. Защита сетей и оборудования. Это критически важная функция. Автоматические выключатели и предохранители внутри ВРУ мгновенно отключают поврежденный участок при коротком замыкании или опасном скачке тока. Это предотвращает возгорание изоляции кабелей и выход из строя дорогостоящей техники.
3. Предотвращение перегрузок. Система непрерывно мониторит нагрузку. Если суммарная мощность подключенных приборов превышает расчетные возможности сети, автоматика срабатывает до того, как кабель начнет плавиться.
4. Коммерческий и технический учет. В специальных герметичных отсеках устанавливаются счетчики активной и реактивной энергии, а также трансформаторы тока, позволяющие поставщику ресурсов точно рассчитывать стоимость потребленного электричества.
5. Обеспечение бесперебойности (АВР). В зданиях первой категории надежности щит оснащается блоком автоматического ввода резерва. При пропадании основного питания система за доли секунды переключает объект на дизель-генератор или вторую независимую линию.

Классификация устройств: какой тип выбрать?

Согласно нормативным документам и сложившейся практике проектирования, ВРУ делятся на три основные категории в зависимости от их внутреннего наполнения:

• Вводные панели. Их главная задача — принять энергию и обеспечить ее надежное включение/отключение. Они комплектуются мощными рубильниками-переключателями или автоматическими выключателями в литом корпусе. Такие решения часто применяются на промышленных объектах, где требуется ручное управление секциями шин.
• Распределительные панели. Эти шкафы отвечают за дальнейшее дробление энергии. Внутри них располагаются десятки модульных автоматов, УЗО (устройств защитного отключения) и блоки управления освещением. Они работают в связке с вводными панелями, принимая уже стабилизированный ток и направляя его конечным потребителям.
• Вводно-распределительные устройства (ВРУ) совмещенного типа. Самый популярный формат для жилых комплексов и административных зданий. В одном напольном шкафу габаритами, например, 2000x600x450 мм размещаются и вводной аппарат с узлом учета, и вся линейка распределения. Это экономит место в тесных электрощитовых и упрощает монтаж.

По способу монтажа изделия бывают напольными (для тяжелых промышленных серий), навесными (для установки на стены технических помещений) и встраиваемыми (в ниши коридоров).

Степень защиты корпуса (IP) и условия эксплуатации

Выбор оболочки шкафа напрямую зависит от места его дислокации. Маркировка IP состоит из двух цифр: первая обозначает защиту от пыли, вторая — от влаги.

• IP31: Стандарт для сухих, закрытых электрощитовых внутри зданий. Защищает от случайного попадания пальцев или инструментов внутрь, а также от вертикально падающих капель конденсата.
• IP54 / IP55: Необходимы, если щит планируется устанавливать в сыром подвале, гараже, подземном паркинге или снаружи производственного цеха. Такое исполнение полностью исключает попадание пыли и защищает внутренние компоненты от брызг воды с любого направления. Использование щита со степенью защиты IP31 во влажной среде неминуемо приведет к коррозии шин и ложным срабатываниям автоматики.

Подбор комплектации: на что обратить внимание заказчику

При заказе сборки ВРУ важно предоставить инженерам максимально полные данные об объекте. Ошибки на этом этапе ведут либо к неоправданному удорожанию проекта, либо к авариям в будущем.

1. Номинальный ток. Рассчитывается исходя из выделенной мощности. Для небольшого офиса достаточно 100–160 Ампер, для крупного торгового центра потребуются агрегаты на 630, 1000 или даже 2500 Ампер.
2. Материал шин. Медь предпочтительнее алюминия благодаря лучшей проводимости и стойкости к окислению, хотя современные технологии лужения алюминиевых шин позволяют использовать их в бюджетных сериях.
3. Наличие АВР. Если у вас серверная, медицинское учреждение или лифтовой узел, экономия на автоматическом вводе резерва недопустима.
4. Место для приборов учета. Энергосбытовые компании предъявляют жесткие требования к расположению окошек для снятия показаний и наличию пломбировочных панелей.
5. Покрытие корпуса. Качественная порошковая окраска по стандарту RAL не только придает эстетичный вид, но и служит десятилетиями, защищая сталь от ржавчины в условиях перепадов температур.

Профессиональный производитель всегда предлагает изготовление по индивидуальным эскизам. Это позволяет интегрировать нестандартные блоки управления станками, предусмотреть резервные ячейки для будущего расширения производства или адаптировать габариты шкафа под существующую нишу. Современные стандарты ГОСТ обязывают производителей использовать только сертифицированные материалы, обеспечивая двойной контроль качества: сначала комплектующих, а затем и готовой сборки перед отправкой заказчику.

Правильно подобранное вводно-распределительное устройство работает абсолютно бесшумно и незаметно для пользователя, однако именно оно является тем фундаментом, на котором строится безопасная эксплуатация всей электрической инфраструктуры вашего бизнеса или дома.
